常用钢筋锚固条文汇总

skyfy2

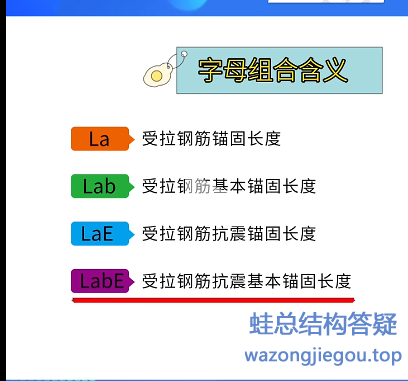

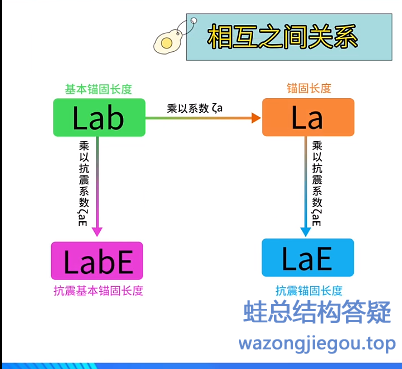

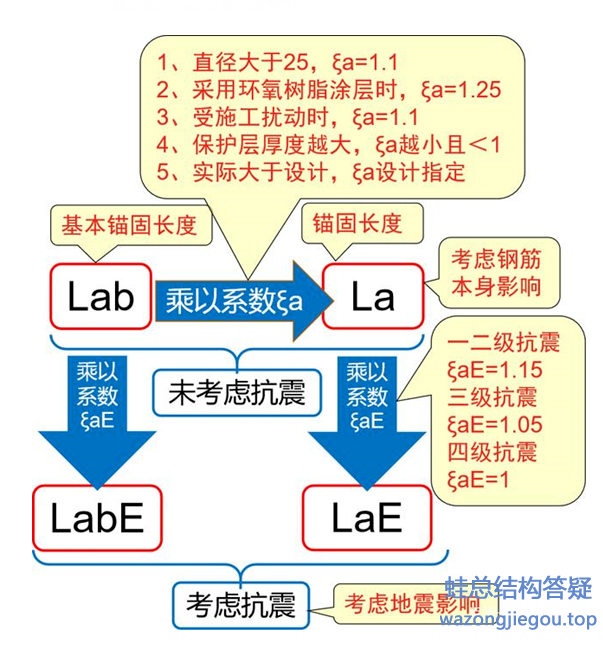

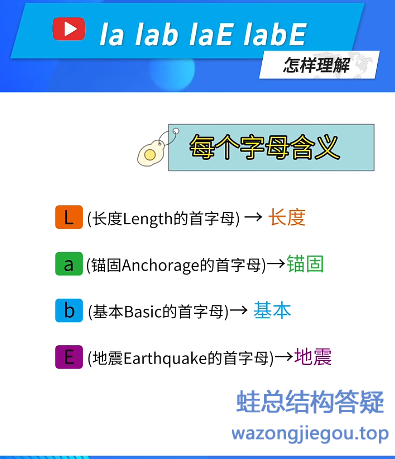

关于钢筋锚固关系图一
  l* S) H6 M% s5 X/ {
; `+ R2 U5 B6 V/ N% Z
9 p5 s* n% m! z0 X# t

钢筋锚固规范的具体条文

非抗震时：
4 c; k- c' u. c# u& b9 U8 T6 \

1）基本锚固长度Lab：

            受拉钢筋基本锚固长度lab：$lab=\alpha \frac{fy}{ft} d$（混规8.3.1-1）

            受拉钢筋锚固长度la：（混规8.3.1-2）

            受压钢筋锚固长度la：0.7的受拉锚固长度（混规8.3.4）


" l$ A9 t/ g+ U& c% J9 D

2）连接长度（LL）：

         受拉钢筋绑扎搭接接头长度LL：$l{\tiny l} =\zeta  {\tiny l} l{\tiny a} $（混规8.4.4）

          受压钢筋绑扎搭接接头长度：（混规8.4.5）

         机械连接接头长度：（混规8.4.7）

          焊接接头连接区段长度：（混规8.4.8）

          需进行疲劳验算的焊接接头长度：（混规8.4.9）

3）节点及其他

梁

中间层端节点（梁上筋）

    梁上部纵向钢筋在框架的锚固长度：

                  柱截面尺寸不足时：a）机械锚头锚固，水平段0.4Lab，且伸入支座中线大于5d（混规9.3.4.1-2）

                              b）90度弯折锚固，水平段0.4Lab，竖向弯折15d：（混规9.3.4.1-2）

                  柱截面尺寸不足时：c）水平段La，且伸入支座中线大于5d，（d均为梁纵筋直径）（混规9.3.4.1-1）

中间层端节点（梁下筋）

   梁下部纵向钢筋在框架中间层端节点的锚固长度：（充分利用抗拉强度时）同上部纵筋：（混规9.3.4.2-1）

   梁下部纵向钢筋在框架中间层端节点的锚固长度：（不充分利用抗拉强度时）同中间层中间节点的要求12d，15d（d为钢筋的最大直径）：（混规9.3.4.2-1）

% ]8 `! K1 b% y' U7 F

中间层中间节点或连续梁中间支座处

   梁上部纵向钢筋应贯穿支座或节点：（混规9.3.5）

   梁下部纵向钢筋：（不充分利用抗压强度时）同中间层中间节点的要求12d，15d（混规9.3.5-1）

   梁下部纵向钢筋：（充分利用抗压强度时）直线锚固长度0.7la（混规9.3.5-2）

   梁下部纵向钢筋：（充分利用抗拉强度时）直线锚固长度la，（混规9.3.5-3）

   梁下部纵向钢筋：柱或节点尺寸不足时，可采用中间层端节点梁上部筋的 加锚头和弯锚。（混规9.3.5-4）

   梁下部纵向钢筋：不在支座锚固的要求，搭接长度至柱边1.5h0（混规9.3.5-5）

柱

梁柱节点处，中间层，中间节点及端节点

   梁柱节点处，柱纵向钢筋在顶层中节点的锚固（截面尺寸满足）：la（混规9.3.6-1）

                             （截面尺寸不满足）：机械锚头0.5lab；弯锚90度，0.5lab，弯折12d（混规9.3.6-2,3）

梁柱节点处，顶层端端节点
8 _; P6 n# Y3 p

   梁柱节点处，柱外侧纵向钢筋顶层端节点的锚固：（混规9.3.7）

( j- R, w: Y$ _: Z简支梁梁端
: w3 R) @9 A2 C2 u* Y  下部纵向受力钢筋锚入支座长度：5d力较小时，12d带肋，15d不带肋（混规9.2.2）

7 j# }9 P5 M# f( a5 m. @9 {

抗震时：

纵向受拉钢筋抗震锚固长度LaE: （混规11.1.7-1）

纵向受拉钢筋抗震搭接长度LLE: （混规11.1.7-2）

梁柱节点处，梁纵向钢筋在框架中间层端节点的抗震锚固0.4LabE/15d：（混规9.3.4）
